汙泥幹化焚燒工藝簡介

一、詳細技術流程

  汙泥幹化焚燒工藝主要含汙泥處理工藝和煙氣處理工藝兩個流程。含水率80%左右的濕汙泥通過地磅稱重後進入汙泥接收倉。濕汙泥接收倉汙泥通過汙泥輸送泵輸送進入汙泥儲倉進行儲存。再通過汙泥輸送泵定量分別輸送進直接式滾筒幹燥機和輔助幹化機。直接式滾筒幹燥機將汙泥幹化至80%DS含固率，幹燥的汙泥通過輸送機進入中間料倉，中間料倉的泥被均（jun1）勻的送人焚燒爐焚燒，焚燒爐燃燒溫度大於850℃，焚燒後爐渣經排渣進入爐渣料鬥，然後再利用或填埋。焚燒後的飛灰進入灰鬥，飛灰通過固化穩定化處理，能有效防止灰塵擴散汙染環境並達到普通固廢的衛生填埋標準。煙氣處理流程，焚燒爐排出的700℃-800℃高溫煙氣用於幹燥機的幹化熱源和熱交換器的熱源，熱交換器進行餘熱利用，攪拌式滾筒幹燥機無需另配熱源；幹燥產生的200℃含塵氣體經集塵器回收粉塵後進入熱交換器，同時輔助幹化冷凝後的載氣一並進入熱交換器。預熱達到500℃後進入焚燒爐進行脫臭處理， 脫臭後的煙氣一部分返回幹燥機用於幹燥汙泥，另一部份進入尾氣處理工序；焚燒爐的空氣來源於汙泥卸料站上部空間的抽吸風，含微量臭氣的空氣經熱交換預熱後進入焚燒爐；空氣預熱以減少對爐體燃燒衝擊，提高焚燒效率。焚燒爐煙氣和幹燥機煙氣是一個封閉式的循環利用係統，能使煙氣含塵粒子充分燃燒及實現熱能的循環利用。焚燒爐產生煙氣經過熱交換回收熱能後經粉塵收集和煙氣處理達標後通過煙囪外排。

  汙泥處理流程對投入接收倉裏的汙泥利用稱重計量設備進行測重、記錄後，進入濕汙泥接收倉通過汙泥螺杆泵送往汙泥幹燥機。直接攪拌式滾筒幹燥機內設有以攪拌為目的的攪拌設備，根據該效果投入含80％水分的汙泥由缸體上安裝的刮板提升後落下，在落下的過程中反複與攪拌棒接觸並與幹燥熱源的熱風高效率的混合並流後迅速破碎攪拌成細小顆粒，通過增加汙泥表麵麵積高效率的實現幹燥，獲得含固率80%DS的幹燥汙泥。汙泥幹燥機將汙泥破碎幹燥加工到`5mm程度後再通過和 NO.2幹燥汙泥輸送機輸送進中間料鬥。 中間料鬥內臨時儲存的幹燥汙泥、通過NO.3幹燥汙泥輸送機及焚燒爐投入輸送機在接收到焚燒爐傳來的溫度信號後輸送至焚燒爐。焚燒爐內部設有以攪拌、供給燃燒氣體為目的轉動懸臂機構。幹燥汙泥與約分鍾3轉的轉動懸臂端部所安裝的攪拌頭裏噴出的燃燒氣體接觸能高效率的實施焚燒。轉動懸臂及攪拌頭利用燃燒氣體通過時的冷卻效果可耐長期使用。焚燒爐爐渣在回轉式懸臂的攪拌效果下集中在焚燒爐中央後，隨著數量的增加，爐渣會越過圍堰，再通過中央下部安裝的排灰設備排至焚燒爐外。由焚燒爐內排出的爐渣通過排灰輸送機傳送、再由渣・粉塵輸送機輸送到渣・粉塵鬥內臨時儲存。焚燒爐內飛散出的粉塵被集塵器收集後通過粉塵輸送機傳送、再通過飛灰・粉塵輸送機輸送至飛灰・粉塵鬥內臨時儲存。在飛灰・粉塵鬥內臨時儲存的飛灰・粉塵由料鬥的上限信號控製料鬥卸出輸送機起動、輸送至混煉機。混煉機內加入水和藥劑對飛灰進行固化穩定化處理，固化穩定化後的飛灰・粉塵儲存後卸料至車載拉臂車內再外運填埋。

  排出氣體流程焚燒爐內部由爐床部到循環空氣入口部的燃燒氣體處理部、循環空氣入口部到頂蓋部，和排出氣體脫臭處理部等構成。燃燒氣體處理部為回轉式懸臂提供燃燒空氣及幹燥汙泥，900℃以上燃燒溫度、時間維持3秒以上可抑製二惡英的產生。同時具有處理後的燃燒氣體被提升至排氣脫臭處理部與循環空氣混合後在700℃-800℃狀態下維持2秒以上、可完全的對幹燥機排出的臭氣實施脫臭處理的構造。焚燒爐上部處理的排出氣體的約一部分可以作為汙泥幹燥機的汙泥幹燥。大約700℃-800℃的焚燒爐排出氣體受幹燥機出口部的負壓控製導入幹燥機入口部。依靠幹燥機攪拌軸的破碎攪拌效果，高效率的與汙泥接觸混合，排出氣體在幹燥機出口部溫度降低至在大約200℃左右。汙泥攪拌筒式直接幹燥機所使用的排出氣體因含有粉塵和惰性氣體，所以在集塵器將粉塵除去後，通過循環送風機輸送至NO.熱交換器內約從200℃加熱到500℃後再次被送回至焚燒爐內實施脫臭處理。焚燒爐煙氣在熱交換器內約由700℃-800℃至約400℃放熱、熱回收後、被輸送至NO.2熱交換器內被焚燒爐燃燒空氣的升溫所使用，焚燒爐燃燒氣體是以汙泥卸料站上部空間含有臭氣的空氣為介質，為抑製NOx 的生成，采用的幹燥機內部分煙氣循環使用，從而降低爐內氧濃度含量。在NO.2熱交換器內約由20℃加熱至50℃後被輸送至焚燒爐下部的風箱並通過主軸後、由回轉式懸臂上作為燃燒氣體所使用。通過NO.2熱交換器熱回收的處理排出氣體溫度約300℃進入NO.3熱交換器，NO.3熱交換器加熱外氣加入的煙氣處理的排放氣體，提升排放煙氣的溫度消除白煙。NO.3熱交換器出來的煙氣然後與補充空氣混合降溫至約200℃後送入NO.2集塵器（袋式過濾器）。氣體在集塵器入口部與利用空氣輸送過來的消石灰・活性炭混合後送入NO.2集塵器（袋式過濾器），通過過濾器表麵吸附、來實施二惡英、重金屬及硫氧化物幹式吸附處理，然後再進入洗滌塔對煙氣進行進一步的脫酸和除塵處理，處理後的煙氣通過煙囪排入大氣。

二、核心設備介紹

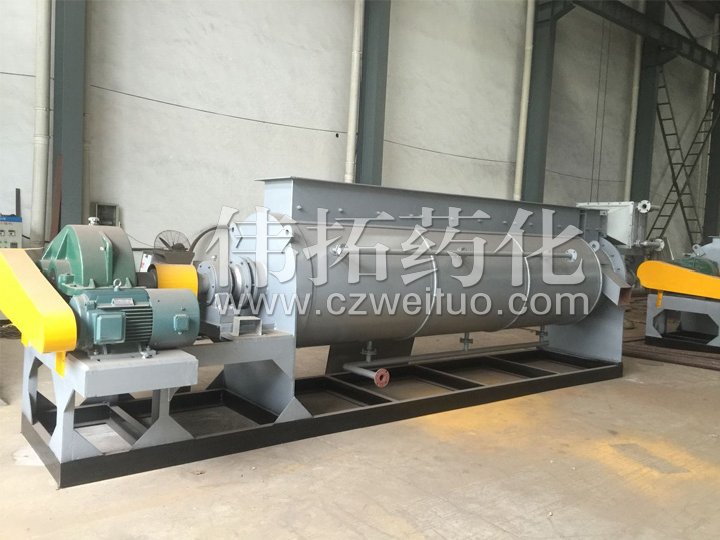

  攪拌式滾筒幹燥機攪拌式滾筒幹燥機利用焚燒爐排放的高溫煙氣與汙泥直接接觸幹燥，為直接幹燥機型。幹燥機為臥式轉鼓型，滾筒內部設有攪拌軸、攪拌棒的攪拌裝置，采用煙氣直接幹化，高溫煙氣在圓筒內攪拌通過，出口煙氣溫度為200℃。被攪起的物料由攪拌裝置不斷的被粉碎和分散，在此過程中汙泥與煙氣充分直接接觸，達到高效幹化。

攪拌式滾筒幹燥機主要優勢如下：

1）攪拌效果好、幹化速度快，能將含水率80％的下水汙泥幹燥至含水率20％以下。

2）利用高溫煙氣作為熱源直接幹化，熱效率高，同時廢氣量小，煙氣和除塵裝置小。

3）幹燥物的形狀和大小為普通顆粒狀，粉塵小，後續處理簡單。

4）對物料變化適應性好，操作簡單。

5）內部構造簡單、且旋轉較慢（攪拌軸轉速200rpm），故能較好地適用含沙量較高的汙泥。

6）內部設有鏈條，隨著外殼的旋轉，敲打汙泥，能有效避免汙泥粘殼。

2、回旋式焚燒爐回旋式焚燒爐是專為汙泥焚燒設計的，可以高效焚燒通過幹燥機幹燥到含固率80%DS的顆粒粒徑為-5mm的均一尺寸的幹燥汙泥。回旋式焚燒爐是一種攪拌吹風連續作業的單體爐，從爐體中回轉臂下部，按照篝火吹氣原理，噴出燃燒所需要的空氣，是物料邊燃燒邊攪拌的一種焚燒方式。爐體呈圓柱形，爐內有轉動設備，焚燒爐上部設置“脫臭段”，將幹化的煙氣和焚燒煙氣在此段進行焚燒，減輕後續煙氣處理工作量。

回旋式焚燒爐具有以下優點：

1）物料和空氣接觸好，燃燒速度快；

2）熱效率高、渣塊較少；

3）竹筒吹火原理和良好攪拌促使燃燒完全，燃燒灰的熱餘量小；

4）空氣量需求少，可實現煙氣處理和集塵裝置小型化；

5）燃燒後物質以爐渣為主，飛灰僅占0%；

6）操作運行管理簡單；

7）設備結構簡單，當發生磨損時，可單獨對攪拌片進行更換。
